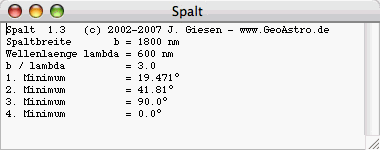

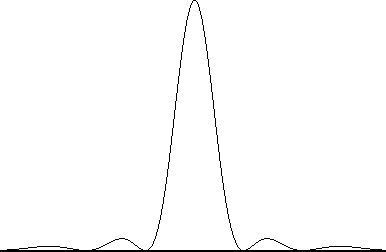

Das Applet bestimmt die Intensität beim Einzelspalt durch Vektoraddition der Amplituden von n Elementarwellen (blaue Zahl) und vergleicht das Ergebnis mit dem theoretischen Wert (rote Zahl), die man mit unendlich vielen Elementarwellen erhält. Die Intensität des Zentralmaximums hat den Wert 1.   Theorie:     d ist der Gangunterschied der Randstrahlen: d = b sin (Winkel) Bei n Elementarwellen (einschl. Randstahlen) beträgt der Gangunterschied benachbarter Strahlen d/(n-1). Beispiel n = 11 Strahlen Spaltbreite/Lambda = 2.5 Spaltbreite b = 2.5 Lambda Amplitude = 22 Pixel winkel=5.465° (Richtung=20 ) Der Gangunterschied der Randstrahlen beträgt d = b sin(winkel) = 2.5 Lambda sin(5.465°) = 0.2381 Lambda Dies entspricht einem Phasenwinkel von 85.71° oder 8.571° zwischen benachbarten Strahlen (Amplitudenpfeilen)    Amplitude = 220.22 Pixel  relative Amplitude = 220.22/(11*22)= 220.22 /242 = 0.9100 Intensität = amplitude2 = 0.8281 statt Intensität = 0.8269 Strahlen Intensität Fehler 11 0.7952 0.15 % 25 0.8136 0.03 % 50 0.8204 0.01 % Daten (Minima und Maxima): Letzte Änderung: 07.10.2023
